30秒一段产品介绍视频，带你了解【变频串联谐振耐压装置】变频串联谐振耐压试验装置生产型产品的功能、特点和使用方法。
以下是:安徽阜阳【变频串联谐振耐压装置】变频串联谐振耐压试验装置生产型的图文介绍

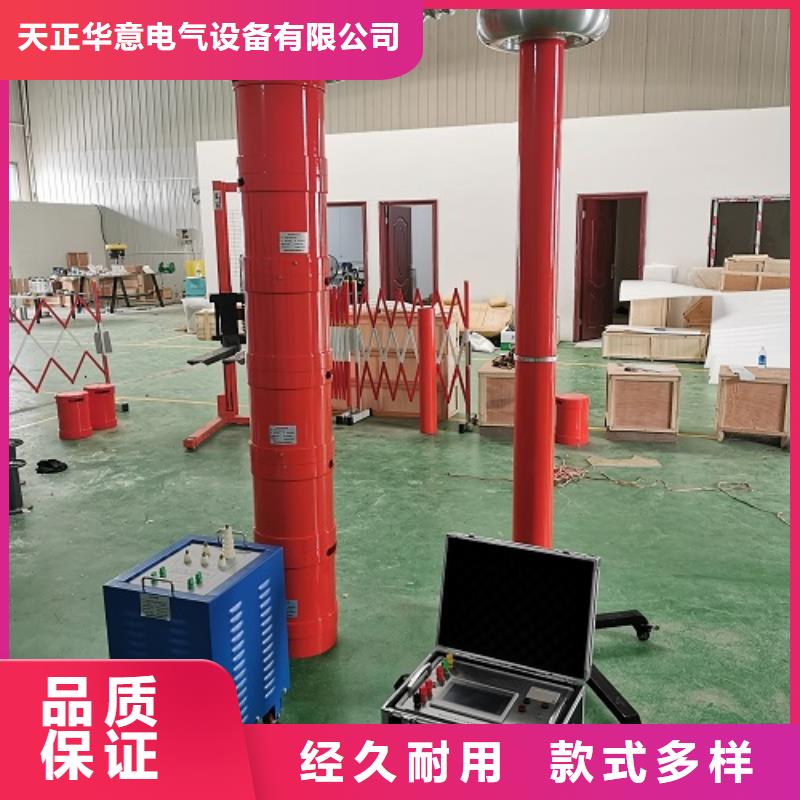

【变频串联谐振耐压装置】变频串联谐振耐压试验装置生产型
安徽阜阳变频串联谐振耐压装置?开机试验2.1.开机后，液晶的显示界面如图2所示：图2?自动试验：自动试验模式；?手动试验：全手动试验模式和半自动试验模式；?参数设置：各种试验参数的设置；?文件管理：查看和输出试验记录；?参数计算：电感，电容，频率之间的换算，已知两个量，可求出第三个 量；2.2.试验参数设置：在每次试验前必须正确设置当次试验是的各种参数！点击“参数配置”后，液晶的显示界面如图3所示。图3?起始频率：自动调谐时的开始频率，下限频率为20Hz，上限频率为200Hz。?终止频率：自动调谐时的结止频率，下限频率为200Hz，上限频率为300Hz，设置"起始频率"不可高于"终止频率"。当次试验时建议采用30Hz～300Hz进行扫描。当已经知道大概频率范围时，可以选定在适当的频率段扫描，以减少试验时间。?起始电压：设置调谐时输出电压的初此值。1.对Q值较低的试品如发电机、电动机、架空母线，初此值设定为30～40V；2.对Q值较高的试品如电力电缆、变压器、GIS等，初此值设定为20V。?阶段试验电压，试验时间：设置耐压试验电压的值和耐压时间。1."阶段试验电压",如没有分段耐压试验,只设置阶段试验电压和阶段试验时间,其它阶段试验电压及时间均设0；2．如需要分段设置时，分别点击相应的试验电压、试验时间栏即可完成设置；
安徽阜阳变频串联谐振耐压装置装置容量确定满足300mm2,35kV 电缆交流耐压试验，长度2km，电容≤0.38uF,试验频率30~300Hz,试验电压U≤52kV。频率取32Hz试验电流 I＝2πfCU试 ＝2π×32×0.38×10-6×52×103＝4A对应电抗器电感量 L＝1/ω2C＝65H设计六节电抗器，将六节电抗器二节串联三组并联使用,则单节电抗器的参数为67.5kVA/45kV/1.5A/98H，装置总容量为405kVA。验证：1.满足150MVA/220kV以下变压器中性点交流耐压试验，电容≤0.02uF,试验频率45~65Hz,试验电压U≤160kV。使用电抗器五节串联，此时电感量为L＝98＊5＝490H,试验频率f＝1/2π√LC＝1/(2×3.14×√490×0.02×10-6)＝50.8Hz。试验电流I＝2πfCU试 ＝2π×50.8×0.02×10-6×160×103＝1A。2.满足300mm2,10kV 电缆交流耐压试验，长度1.5km，电容≤0.55uF,试验频率30~300Hz,试验电压U≤22kV。使用电抗器二节并联，此时电感量为L＝98/2＝49H,试验频率f＝1/2π√LC＝1/(2×3.14×√49×0.555×10-6)＝30.5Hz。试验电流I＝2πfCU试 ＝2π×30.5×0.555×10-6×22×103＝2.3A。3.满足300mm2,110kV 电缆交流耐压试验，长度0.5km，电容≤0.07uF,试验频率30~300Hz,试验电压U≤128kV。使用电抗器三节串联二并联，此时电感量为L＝98＊3/2＝147H,试验频率f＝1/2π√LC＝1/(2×3.14×√147×0.07×10-6)＝49.6Hz。试验电流I＝2πfCU试 ＝2π×49.6×0.07×10-6×128×103＝2.8A。结论：装置容量定为405kVA/270kV/45kV，分六节电抗器，电抗器单节为67.5kVA/45kV/1.5A/98H，使用电抗器组合能满足上述被试品的试验要求。
